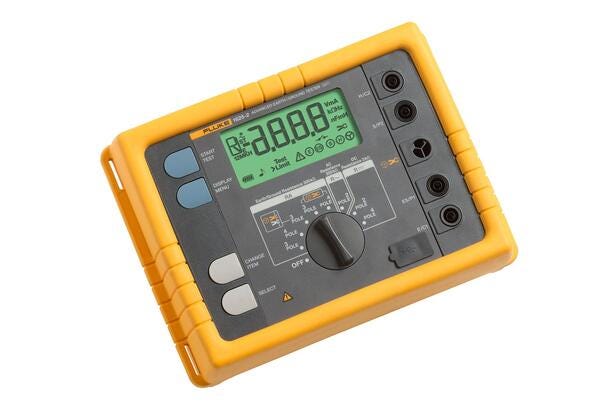

Fluke 1625-2 GEO Comprobador de puesta a tierra

Características principales
Medición sin picas

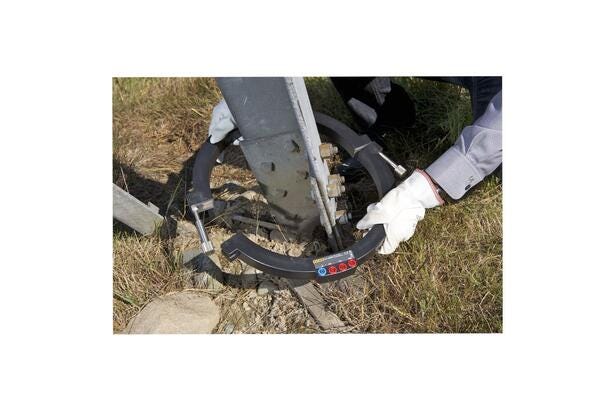

El comprobador de puesta a tierra 1625-2 de Fluke puede medir resistencias de bucle de tierra usando solo pinzas. Con este método, se ubican dos pinzas alrededor de la varilla de conexión a tierra y cada una se conecta al comprobador. No se usa ninguna pica de puesta a tierra. Con una de las pinzas se induce un voltaje fijo conocido, mientras que con la otra se mide la corriente. Luego el comprobador determina automáticamente la resistencia de la varilla de puesta tierra. Este método de medición solo funciona si el edificio o estructura en donde se realiza la medición cuenta con un sistema de puesta a tierra, aunque la mayoría lo tiene. Si existe solo una trayectoria a tierra, como sucede en muchas aplicaciones residenciales, el método sin picas no proporcionará un valor fiable y se debe usar el método de prueba de caída de potencial.

Con el método sin picas, no es necesario desconectar la varilla de puesta a tierra, por lo que no se altera el sistema de puesta a tierra existente durante la medición. Ya no es necesario dedicar tiempo a colocar y conectar picas para cada varilla de puesta a tierra de su sistema, con lo que se ahorra mucho tiempo. También puede efectuar mediciones de puesta a tierra en lugares que antes no hubiese considerado: dentro de edificios, en torres de alto voltaje o en cualquier lugar donde no haya contacto directo con el suelo.

El comprobador más completo

El modelo 1625-2 de Fluke es un comprobador de puesta a tierra único que puede realizar los cuatro tipos de medición de puesta a tierra:

Caída de potencial de 3 y 4 hilos (usando picas
Comprobación de resistividad del terreno de 4 hilos (usando picas
Comprobación selectiva (usando 1 pinza y picas
Comprobación sin picas (usando solo 2 pinzas
