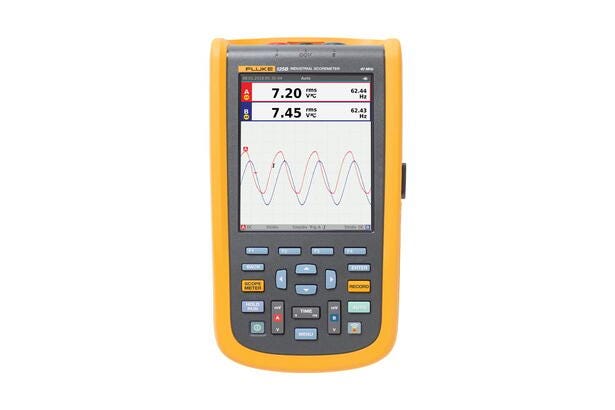

Fluke 125B/NA Osciloscopio portátil industrial

Características principales
La serie industrial de herramientas de prueba ScopeMeter 120B incluye funciones innovadoras diseñadas para ayudar a los técnicos a solucionar problemas con mayor rapidez y a obtener las respuestas que necesitan para mantener sus sistemas actualizados y en funcionamiento. Use esta herramienta para ver formas de onda con la tecnología de disparo y configuración Connect-and-View™, y visualizar automáticamente las mediciones numéricas relacionadas usando la tecnología Fluke IntellaSet™, sin necesidad de realizar ajustes de medición manuales. Con la función Detectar y registrar eventos puede captar actividades intermitentes y difíciles de detectar y registrarlas para una visualización y un análisis más sencillos.

Osciloscopio y multímetro digital con dos entradas
Ancho de banda del osciloscopio de 40 MHz o 20 MHz
Dos multímetros digitales de verdadero valor eficaz con 5000 recuentos
Función de disparo automático Connect-and-View™ para el disparo sin intervención del usuario
Tecnología IntellaSet™ que ajusta de forma automática e inteligente la lectura numérica según la señal medida
Grabador de lecturas de medidor y forma de onda con dos entradas que registra datos de tendencias en períodos prolongados de tiempo
Detector y registrador de eventos capta las señales intermitentes e imprecisas de las formas de onda repetitivas de hasta 4 kHz
Puntas de prueba con blindaje para mediciones de osciloscopio, resistencia y continuidad
Medidor de resistencia, continuidad, diodo y capacitancia
Mediciones de potencia (W, VA, VAR, PF, DPF, Hz
Armónicos de voltaje, corriente y potencia
Control de las redes industriales con pruebas de capa física del estado del bus contra los niveles de referencia definidos
Guardar o recuperar datos y configuraciones del instrumento
Almacenamiento de configuraciones del instrumento por una secuencia de prueba para mantenimiento de rutina o procedimientos de prueba usados con más frecuencia.
Interfaz USB externa aislada de manera óptica para transferir, archivar y analizar los datos del osciloscopio o del instrumento medidor

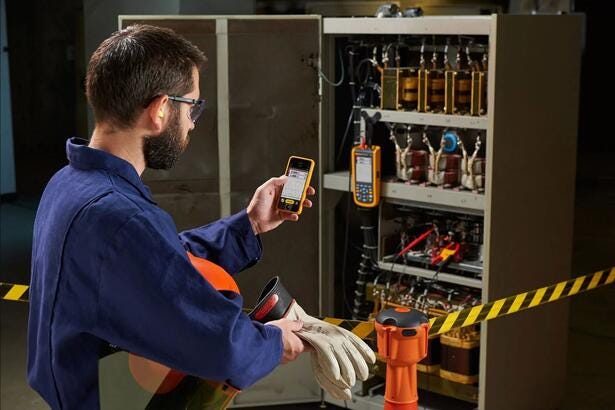

Adaptador WiFi opcional conectado al puerto USB interno para transferencia inalámbrica de la información a la PC, a la computadora portátil o a la aplicación móvil Fluke Connect®*
Software FlukeView® ScopeMeter para Windows®
Diseño resistente para soportar 3 g de vibración, 30 g de descargas y clasificado como IP51 según la norma EN/IEC60529
Mejor calificación de seguridad en la industria: calificación de seguridad para CAT IV 600 V
Batería de iones de litio recargable y siete horas de funcionamiento (con un tiempo de carga de cuatro horas
*No todos los modelos se encuentran disponibles en todos los países. Consulte con su representante Fluke local.

Función de disparo Connect-and-View™, para obtener al instante una visualización estable

Los usuarios de osciloscopios saben cuán difícil puede ser el disparo. Usar los ajustes incorrectos puede conducir a la captura de formas de onda inestables y, a veces, proporcionar datos de medición incorrectos. La tecnología exclusiva de disparo Fluke Connect-and-View™ reconoce patrones de señal y configura automáticamente el disparo correcto para proporcionar muestras estables, fiables y repetibles. La tecnología de disparo Connect-and-View™ está diseñada para funcionar con casi cualquier señal, incluidas las señales de los impulsores de motor y control de señales, y sin necesidad de ajustar los parámetros o de tocar un botón. Los cambios de señal se reconocen al instante y los valores se ajustan de manera automática para ofrecer una visualización estable incluso cuando se miden varios puntos de prueba en rápida sucesión.

IntellaSet™/Lectura automática

La función de lectura automática con tecnología Fluke IntellaSet™ usa algoritmos patentados para analizar de manera inteligente la medición de la forma de onda y muestra automáticamente las mediciones numéricas más adecuadas en la pantalla para que pueda obtener los datos que necesita de la forma más simple. Como ejemplo, cuando la medida de la forma de onda es una señal de voltaje de línea, se muestran de manera automática las lecturas de Vrms y Hz, mientras que si la medida de la forma de onda es una onda cuadrada, se muestran automáticamente las lecturas de Vpico-pico y Hz. Con la tecnología IntellaSet™ y la tecnología de disparo automático Connect-and-View™ puede estar seguro de que verá no solo la forma de onda correcta, sino también la lectura numérica adecuada. Todo esto sin tocar ni un botón.

Los equipos industriales necesitan un suministro fiable de energía para funcionar correctamente, use la entrada dual para obtener mediciones de potencia claves.

En sistemas monofásicos o trifásicos equilibrados, las entradas dobles de la serie industrial 120B de ScopeMeter® pueden medir el valor eficaz verdadero de voltaje de CA+CC en el canal A y el valor eficaz verdadero de la corriente de CA+CC en el canal B. Además, el modelo Fluke 125B puede calcular la frecuencia, el ángulo de fase, la potencia activa (kW, la potencia reactiva (VA o VAR, el factor de potencia (PF o el factor de potencia de desplazamiento (DPF y también puede calcular los valores de potencia de un sistema trifásico donde todas las fases tienen el mismo voltaje y la misma corriente. Esto se aplica tanto a sistemas equilibrados como a cargas resistivas.

Mediciones de armónicos

Los armónicas son distorsiones periódicas de voltaje, corriente u ondas senoidales de potencia. Las cargas no lineales, como las fuentes de alimentación de CC en modo conmutado y los impulsores de motor de velocidad ajustable, suelen causar armónicas en los sistemas de distribución de energía. Los armónicas pueden provocar que los transformadores, conductores y motores se recalienten. En la función Harmonics, la Herramienta de prueba mide armónicas hasta el nivel 51. Los datos relacionados, como los componentes de CC, la distorsión armónica total (THD y el factor K, se miden para proporcionar una visión completa del estado eléctrico de sus cargas.

Use los modos de registro integral para encontrar fallas intermitentes con facilidad

Las fallas más difíciles de localizar son aquellos que solo ocurren de vez en cuando: es decir, eventos intermitentes. Pueden deberse a conexiones defectuosas, al polvo, la suciedad, la corrosión o, simplemente, a conectores o cables rotos. Otros factores, como las interrupciones de línea y las caídas de voltaje o el arranque y la detención de un motor, también pueden provocar eventos intermitentes y paradas de los equipos. Cuando estos eventos ocurran, es posible que no esté presente para verlos. Pero su herramienta de comprobación Fluke ScopeMeter® sí lo hará. Puede trazar los valores de medición de los picos máximo y mínimo o registrar la marca de la forma de onda. Y con una memoria expandible micro SD, la grabación de sesiones puede hacerse hasta por 14 días. Este registro es incluso más eficaz con un Detector y registrador de eventos, que hace que la detección de fallas intermitentes y su registro sea más fácil que nunca. Solo tiene que establecer un umbral de lectura o trazo del osciloscopio y las desviaciones se etiquetan como eventos únicos. Ya no necesita buscar a través de masas de datos para localizar las fallas y puede pasar rápidamente de un evento etiquetado al siguiente, mientras sigue teniendo acceso a la totalidad del conjunto de datos.

Las pruebas de Estado del bus industrial verifican la calidad de la señal eléctrica de los buses industriales

La prueba de Estado del bus analiza las señales eléctricas en el bus o en la red industrial y proporciona una indicación clara de "bueno", "deficiente" o "malo" para cada uno de los parámetros pertinentes, que se presentan al lado del valor real de la medición. Los valores medidos se comparan con los valores estándares basados en los tipos de bus seleccionados (CAN-bus, Profi-bus, Foundation Field, RS-232 y muchos más o se pueden establecer valores de referencia únicos si se requieren tolerancias diferentes. El modelo Fluke 125B puede validar la calidad de las señales eléctricas en el momento en que pasan a través de la red, sin mirar el contenido de los datos. Además, el modelo 125B comprueba los niveles de señal y la velocidad, los tiempos de transición y la distorsión, y los compara con los estándares adecuados para ayudarle a encontrar errores, como conexiones de cable inadecuadas, contactos malos, descarga a tierra incorrecta o terminales erróneas.

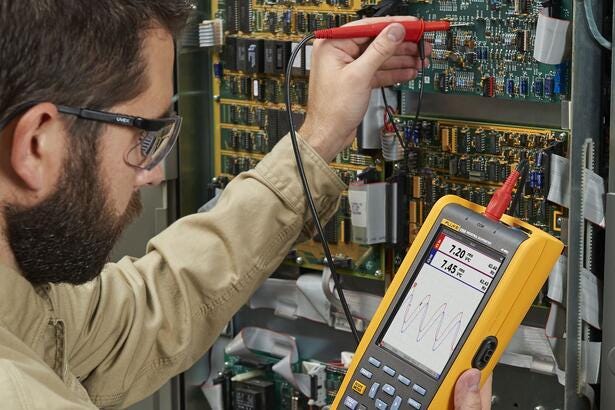

Un cable de prueba para medir varios parámetros eléctricos

Las mediciones de forma de onda de alta frecuencia, medidor, capacitancia y resistencia, además de los controles de continuidad, están cubiertos por un solo conjunto de cables de prueba blindados. No se pierde tiempo en buscar o intercambiar cables.

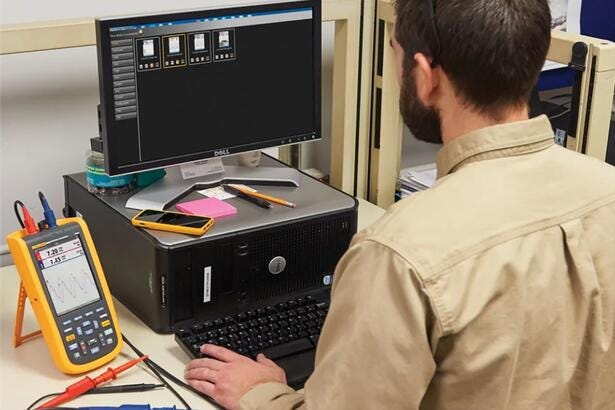

Software FlukeView® ScopeMeter para Windows®

Aproveche mejor el modelo ScopeMeter 120B con el software FlukeView®:

Guarde copias en color de las pantallas del instrumento en el PC
Copie imágenes de pantalla en informes y documentación
Capture y almacene datos de formas de onda desde la herramienta de prueba ScopeMeter en la PC
Cree y archive referencias de forma de onda para una fácil comparación
Copie datos de formas de onda en hojas de cálculo para un análisis más detallado
Use los cursores para medir los parámetros
Agregue texto del usuario a las configuraciones del instrumento y envíelo al instrumento para que el operador lo use como referencia e instrucciones
Nota: algunas funciones pueden estar disponibles solo con modelos de la herramienta de prueba ScopeMeter específicos

Compatible con la aplicación móvil Fluke Connect™

En la maquinaria industrial automatizada es más difícil que nunca solucionar los problemas. No es suficiente con saber dónde hay que realizar una prueba, también hay que saber qué buscar, y esto puede ser difícil sin datos de medición de referencia o el acceso a expertos en la materia. El sistema inalámbrico de activos Fluke Connect® de software y las herramientas de prueba inalámbricas permiten a los técnicos reducir los costos de mantenimiento y aumentar el tiempo de actividad con registros de equipo exactos y mantenimiento de datos que son fáciles de interpretar y compartir. Compara y contrasta la medición de datos del punto de prueba y las tendencias para poder comprender mejor las características de señal y los cambios con el paso del tiempo. Y con el almacenamiento de los datos de mantenimiento en Fluke Cloud™ puede permitirle a los miembros del equipo el acceso a ellos desde cualquier lugar y siempre que los necesiten, de modo que puede obtener asesoramiento o aprobaciones en la práctica y lograr que sus sistemas estén configurados y funcionen mucho más rápido.

Gráfico comparativo del producto
Funciones
Osciloscopio y medidor con doble entrada y funciones completas
Ancho de banda del osciloscopio en 40 MHz
Registrador del instrumento medidor y el osciloscopio
Mediciones del cursor
Mediciones de potencia y armónicas
Estado del bus

Accesorios incluidos
Sonda de voltaje 10:1
Pinza amperimétrica de CA i400s
