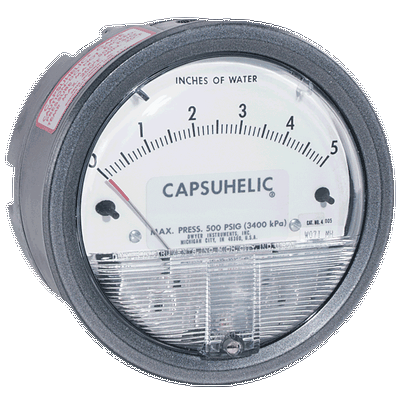

Medidor de presión diferencial, rango de 0-125 Pa, solo para posición de escala vertical.

Medidor de presión diferencial, rango de 0-125 Pa, solo para posición de escala vertical.

Características:
Servicio:Estuche de aluminio: Aire y gases compatibles, y líquidos basados en aceite. Estuche de latón: Aire y gases compatibles, y líquidos basados en agua.

Materiales mojados:Consulte con la fábrica.

Carcasa:Estándar, aluminio fundido con recubrimiento duro impregnado. Se requiere el gabinete opcional de latón forjado para agua o fluidos basados en agua. Diafragmas de materiales especiales disponibles, comuníquese con la fábrica.

Exactitud:±3% de la escala completa a 70 °F (21.1°C). (±4% en los modelos 4200, 4210, 4215, 4220, 4300, 4400 y 4500).

Límites de presión:-20" Hg a 500 psig. (-0.677 bar a 34.4 bar).

Límites de temperatura:20 a 200 °F (-6,67 a 93,3 °C).

Tamaño:Carátula de dial de 4" (101.6 mm) de diámetro.

Orientación de montaje:Diafragma en posición vertical. Consulte con la fábrica para conocer otras orientaciones.

Conexiones de proceso:Tomas NPT hembra de 1/4" de alta y baja presión, duplicadas, un par en la parte superior para aire y gas, un par en la parte inferior para líquidos.

Peso:3 lb, 3 oz (1,45 kg) estuche de aluminio; 7 lb, 13 oz (3,54 kg) estuche de latón.

Accesorios estándar:Dos tapones NPT de 1/4" para tomas de presión duplicadas, cuatro adaptadores de montaje al ras con tornillos y cuatro tornillos de montaje sobre superficie.
